Grupo JUNKER apresenta retificadora Numerika G800 Plus, perfeita para produção de peças em grande escala.

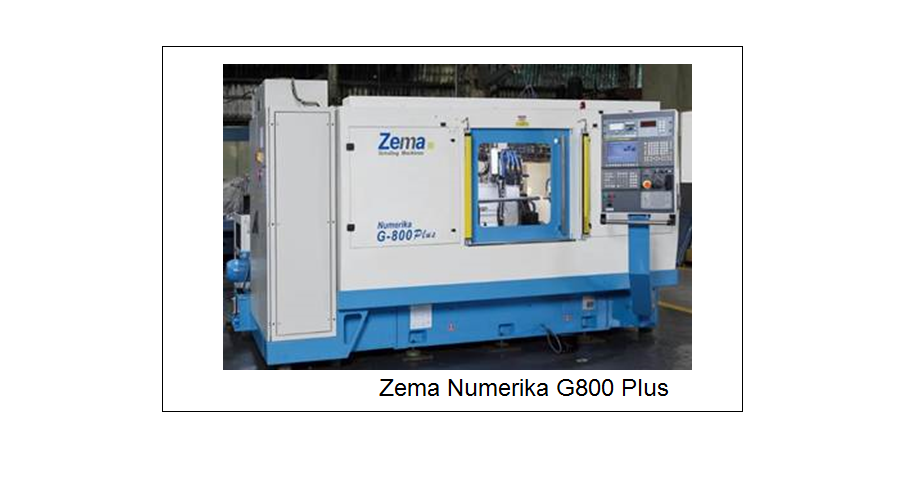

Quem for à FEIMAFE à procura de uma máquina especialmente confeccionada para produzir peças de pequenas e médias dimensões, em séries grandes ou médias, não pode deixar de visitar o stand do Grupo JUNKER e conhecer a Zema Numerika G800 Plus, uma retificadora cilíndrica externa CNC, ideal para aplicação de novos conceitos de usinagem do eixo turbo compressor.

O modelo G800 Plus, assim como outros itens da Série Numerika G, podem ser equipados com manipulador de peças de alta produção “HP” (que são personalizados conforme tipo da peça), destinados à carga e descarga automáticas, e sistema de pallets que garante autonomia à produção sem necessidade permanente de um operador. Possui unidade de comando CNC FANUC 0i, 30i ou Siemens 840 DI.

A retificadora fornece alto nível de automação com integração em célula de produção, monitoramento em processo e pós-processo, flexibilidade para atender inúmeras peças, rápido set-up e elevado MTBF (Mean Time Between Failures) e registro histórico de falhas e anomalias através de alarmes. A tecnologia aplicada a partir de carros longitudinal e transversal com guias hidrostáticas fornece alta precisão de posicionamento, cabeçotes porta-rebolo com movimentos X e Z, obtidos através de guias hidrostáticas pré-carregadas, movimentos por fusos de esferas recirculantes de alta precisão servo comandadas através de motores BrushLess com Sistema de Medição Absoluto e interpolação Linear e Circular dos eixos possibilitando a execução de qualquer perfil. O stand da JUNKER está localizado na C10

Características técnicas:

CAPACIDADE

Diâmetro máximo da peça        – 450 mm

Comprimento máximo retificável – 800 mm

Distância máxima entre pontos – 900 mm

Altura dos centros – 230 mm

Peso máximo entre pontos – 120 kg



CABEÇOTE PORTA-REBOLO

Inclinação máxima – 30 graus

Diâmetro standard do rebolo – 609 x 203,2mm

Largura máxima do rebolo – 140 mm

Velocidade periférica – 60 m/s

Potência do motor – 15 kw

CARRO TRANSVERSAL

Curso total – 190 mm

Velocidade rápida – 6.000 mm/min

Incremento mínimo – 0,1 µm

CARRO LONGITUDINAL

Curso total – 900 mm

Velocidade máxima – 12.000 mm/min

Incremento mínimo – 0,1 µm

CABEÇOTE PORTA-PEÇAS

Velocidade variável – 20:600 rpm

Cone morse interno – nº 5

CONTRAPONTO

Sistema micrométrico para correção de cilindricidade: ± 0,15mm

Cone morse interno – nº 4

Curso do mangote – 35 mm

POTÊNCIA E PESO

Potência total aproximada – 27 Kw

Peso total da máquina aproximado – 6.500 kg
