Sistemas de Gavetas em Moldes de injeção.
COMPONENTES PARA MOLDES DE INJEÇAO

A utilização de elementos móveis em moldes de injeção na maioria dos casos é sempre necessário em função de detalhes com dificuldades de extração .As características do produto ira direcionar na maioria das vezes para o uso dos mais variados tipos de elementos móveis e diante da escolha deve se definir ou encontrar a melhor forma de aplicação .

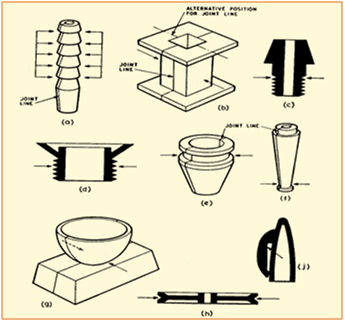

Elementos móveis :exemplo de situação em que para a extração é necessário abertura do conjunto.

Gavetas ,componente essêncial.

Êste resumo pretende mostrar uma idéia simplificada sobre o assunto servindo apenas como referência visto que é imensa a quantidade e formas de aplicações e inúmeros os conceitos utilizados .O uso de elementos móveis como gavetas são comuns e no mercado encontram se de pronta entrega os trilhos , as guias , travas , posicionadores , colunas de arraste ( ou acionadores) e gavetas em formatos diversos .Na fabricação é recomendado que o aço da gaveta seja do mesmo material que a cavidade ou macho, não ocorrendo assim desgaste por fricção entre as partes. Em casos de gavetas que se movimentam sobre trilhos guia, pode se utilizar os aços dos trilhos guia com dureza menor que o aço da gaveta. Em caso de fricção entre as partes, devido a uma falha no molde ou máquina, o trilho ficará danificado podendo ser substituído. É muito mais fácil e econômico substituir um trilho do que uma gaveta.Encontra se no mercado produtos de guias feitos com auto lubrificantes que preservam a vida dos sistemas .

No ajuste, o deslizamento é essêncial entre as partes devendo se considerar a dilatação para o conjunto, principalmente quando existe sistema de aquecimento na gaveta .O excesso de folga certamente ira provocar um mal alinhamento.Com a abertura total do molde para a extração do produto ,é necessário que as gavetas permaneçam em uma posição de espéra pré estabelecida, para que as colunas inclinadas encontrem os furos das mesmas quando iniciar o fechamento do molde para o inicio de um novo ciclo e para isso são utilizadas os fixadores .

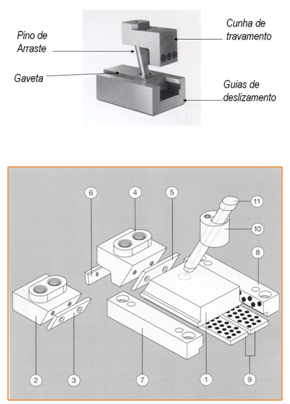

1 – Elemento móvel (gaveta)
2 – Batente ou cunha
3 – Placa de deslize
4 - Batente ou cunha
5 – Placa de deslize
6 – Placa de deslize
7 – Regua ou guia lateral
8 – Regua ou guia lateral
9 – Placa guia
10 – Suporte
11 – Acionador ou pino de arraste


Conjunto montado com gaveta :
Fórmulas para cálculos diversos do sistema de gavetas e
ângulo proposto de inclinação para colunas de arraste = 10º a 25º


Fixador de esféra: produto de prateleira


tem 1: fixador de mola, produto de prateleira

Pesquisa para fabricação pode mostrar alternativas .

A lista de fornecedores de componentes para moldes é grande e pesquisando os componentes disponíveis pode se até encontrar novas soluções para sistemas de gavetas . Em alguns casos de gavetas móveis que necessitam ser manusiadas (exemplo, quando há necessidade da colocação de insertos), onde a mesma será alojada ,são colocados imãs para fixação e posicionamento.É importante no projeto do molde que o sistema de extração não trabalhe forçado ,que tenha até sobra de pinos porém ,deve se observar com cuidado o posicionamento dos mesmos com relação às gavetas para que não ocorra danificações em caso de avanço inoportuno da placa .Nas gavetas com grandes áreas de fechamento e outras situações especiais, as mesmas devem ser aliviadas na área de fechamento utilizando se o sistema de pistas ou seja ,fechamento apenas em uma faixa acompanhando perfil do produto para diminuir o atrito e garantir um melhor ajuste .A face de fechamento de gavetas pode ser forma ou porta forma dependendo da aplicação.A pressão a ser afetuada pela cunha sobre a gaveta em moldes pequenos pode ser em torno de 0,02 e para moldes maiores em uma proporção de acordo área de fechamento .


Tipos de acionamento dos elementos móveis

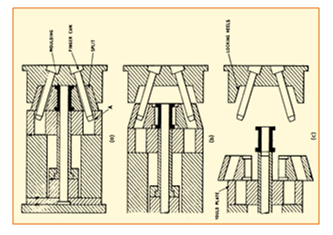

Acionamento com Guía Inclinada:

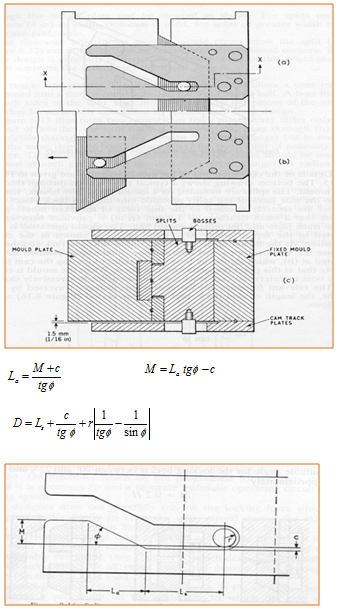

Acionamento com Guia única com curva de inclinação:

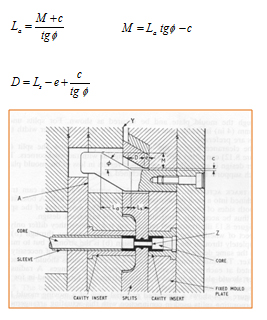

Detalhe da fixação da guia única com inclinação e fórmulas para cálculos do sistema.

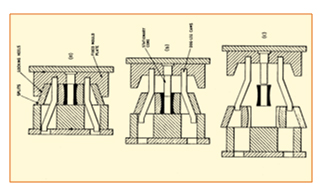

Acionamento com Guía com guiamento:

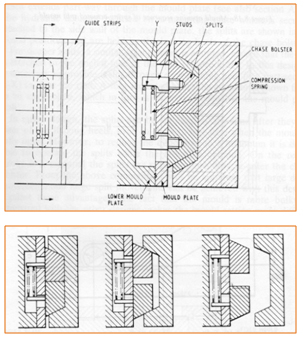

Acionamento por molas :



Acionamento por cilindros hidráulicos :

Acionamento da gaveta por pino acionador
Acionadores ou colunas de arraste são os pinos que fazem o avanço e retorno das gavetas .As gavetas agem diretamente ou indiretamente sobre as peças.


Acionamento da gaveta por cunha mecânica com retorno por molas.

São usados normamente em moldes com cavidades pequenas que não exigem esforço exagerado das molas com a vantagem de poderem ser aplicadas em espaço reduzido.
Acionamento feito através de cunha trava com recuo feito através de molas. Temos a desvantagem de não podermos confiar nas molas, pois essas desgastam, cansam e podem quebrar provocando algum dano no molde.


Avanço por cunha e retorno por mola .

ACIONAMENTO POR CUNHA MECÂNICA COM RETORNO PELA PRÓPRIA CUNHA
As gavetas são acionadas e recuadas por cunhas quadradas ou retangulares.Usadas em cursos de acionamento muito grande.



Avanço e retorno pela cunha mecânica .


ACIONAMENTO POR PISTÃO HIDRÁULICO
Acionamento pode ser hidráulico ou pneumático.
Geralmente usado em gavetas que trabalham na parte fixa do molde. Usado em cursos muito grande onde fica difícil o sistema convencional. O pistão é acionado quando o molde se fecha e recua antes que o molde abra para a peça ficar no
macho quando esse abrir.

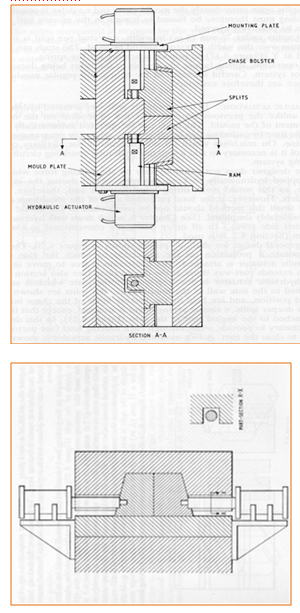

Gaveta com acionamento por pistão hidráulico.


ACIONAMENTO POR PINOS ACIONADORES – DETALHES INTERNOS
Usado em peças que tem detalhes internos e não é possível usar extração por pinças ou guias inclinadas. Usada em peças relativamente grande que tenha bastante espaço para localização da gaveta.

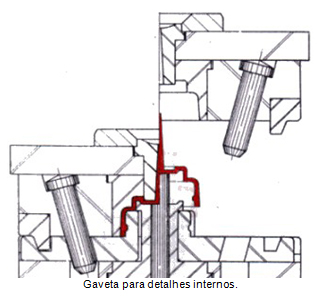

Gaveta para detalhes internos.

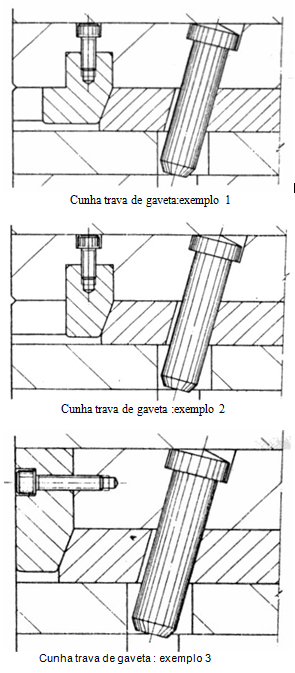

CUNHA TRAVA DE GAVETA
A cunha tem a função de suportar a pressão de injeção do material , proporcionando um bom fechamento nas cavidades.

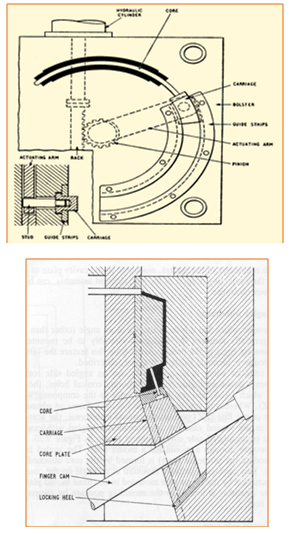

A casos especiais a serem desenvolvidos :


Fonte:SOCIEDADE EDUCACIONAL DE SANTA CATARINA – SOCIESC CENTRO DE EDUCAÇÃO TECNOLÓGICA TUPY – CETT
Pesquisa exclusiva para www.portaldomoldes.com.br
Hamilton Nunes da Costa
