TESTE COMPARATIVO DE CONDUTIBILIDADE TÉRMICA ENTRE H13 E Ampcoloy

EXPERIMENTO PRÁTICO de Ensaio jominy

O equipamento executa um ensaio padronizado no qual o resfriamento rápido da amostra é feito em uma de suas extremidades para determinar a temperabilidade. Neste caso específico somente utilizaremos a parte que determina o tempo de resfriamento.

Realizamos esse experimento em dois testes práticos para entendermos melhor a diferença e para a  visualização de comparativo entre os materiais H13 e o Ampcoloy 944 quanto a sua condutibilidade térmica.

Foram utilizados no teste prático:

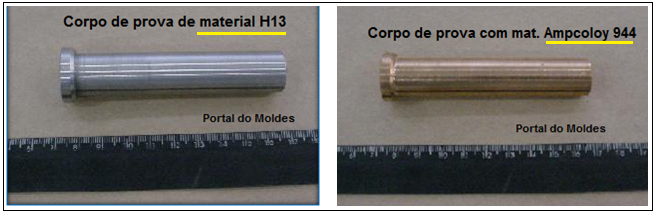

01 corpo de prova de material H13

01 corpo de prova com material Ampcoloy 944

01 Forno elétrico

01 Termopar

01 Medidor de temparatura

01 Equipamento de Ensaio Jominy







Equipamento de ensaio jominy e dimensionamento do corpo de prova.



  PROCEDIMENTOS

— Fazer o aquecimento dos corpos de provas H13 e ampcoloy 944 até a temperatura 92,6 º C;

– Com a utilização de equipamento de ensaio Jominy realizar o resfriamento entre os dois materiais até a temperatura ambiente de 25,3ºC  com o auxilio de um termopar;

Demonstração do ensaio.

Atividades: Fazer comparação de condutibilidade térmica

– Anotar valores e tabelar

– Obs: 92,6ºC é a tempertura para inicio da comparação:

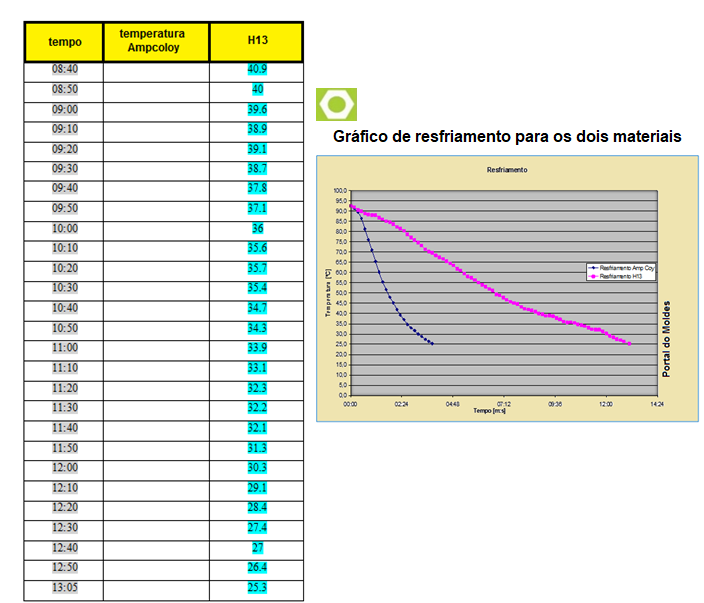

Tabela com anotação de resfriamento dos materiais – tempo por temperatura.





  Gráfico de resfriamento para os dois materiais.

Conclusão:

Após inicio do resfriamento em condições identicas, a liga de Ampcoloy chegou a temperatura de 25,3ºC aos 03 minutos 50 seg e o material H13 chegou na mesma temperatura aos 13 minutos e 05 segundos. Uma diferença de 9 minutos e 15 seg, que comprova a eficácia no uso da liga para auxiliar no resfriamento e diminuição do tempo de ciclo.



Ampco® – é um material com excelente condutibilidade térmica, muito utilizado em pinos longos e não exige grande fluxo de água para a sua refrigeração e pode ser encontrado com 11 tipos de liga para aplicações específicas.

AMPCO METAL BRASIL de Joinville – SC, é distribuidora de ligas especiais de Bronze AMPCO® e Cobre de alta condutibilidade AMPCOLOY®, varetas e arames de solda AMPCO-TRODE®, AMPCO-CORE®, COPR-TRODE® e SIL-TRODE®. Atende a indústria de conformação mecânica, aeroespacial, automotiva, offshore, fabricantes de moldes para plástico e vidro. São fabricados pelo processo de fundição contínua, extrusão, laminação, trefilação, forjaria e centrifugação com tecnologia e vanguarda.

AGRADECEMOS SE RECEBERMOS ATUALIZAÇÕES SOBRE TESTES E OUTROS REVENDEDORES



Publicação Autorizada ao Portal Moldes Injeção Plásticos.

Luis Solovijovas /Unimep – Hamilton Nunes da Costa/ Técnico mecânico CREA 126.785
