GUIA SUGESTÃO PARA FRESAMENTO

Parâmetros de Usinagem e Critérios para a Seleção de Ferramentas.

Para o profissional envolvido diretamente na usinagem, foram selecionados alguns parâmetros de usinagem para desbaste no fresamento, sugeridos de acordo com o tipo de material a ser usinado e tipo de usinagem: os tipos de suporte, pastilhas e cabeçotes foram sugeridos e escolhidos por serem comuns e bastante utilizados.

Os tipos de materiais usinados estão relacionados e são conhecidos como : 1020 – 1045 – 1060 – 8620 – CPMs – D2 – D6 – M1 – M2 – VND – 9 a 12 – H13 – P20 – P50 – STAVAX – M310 – V131 – VANADIS – RAMAX – FoFo .
Há critérios que devem ser aplicados para a seleção de uma ferramenta de fresamento e dependem de condições da peça a ser usinada, da máquina a ser utilizada e da operação a ser executada.

A relação pode ser verificada e deve colaborar com a escolha correta.
Condições da peça : material, dureza, tenacidade- Configurações da peça / fixação –Possíveis trajetórias da ferramenta – Acabamento necessário – Largura de corte – Profundidade de corte – Ângulo de saída necessário para a peça – Planicidade e Volume de produção previsto.

Condições da máquina : Rigidez – Potência – Tipo e condições de fixação (Spindle) – Rotação – Condições de controle – Spindle Tilt – Disponibilidade de refrigeração – Capacidade dimensional e de carga do trocador de ferramentas.
Condições de operação : Taxa de produtividade necessária – Tipo de fresamento a ser utilizado –Balanço da ferramenta (overhang )e Escoamento do cavaco.

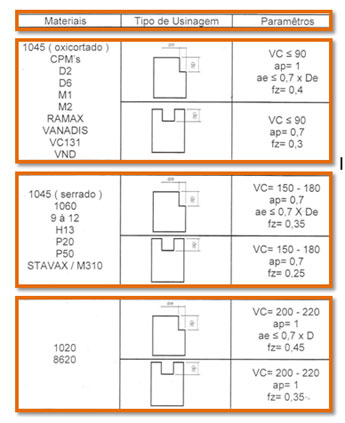

Usinagem com pastilhas R 390 (Sandvik)ou APKT ( Iscar ) 11 mm de altura







Usinagem com Suporte HELIDO – ø 50 ( Iscar)







                                                                              Usinagem com suporte – ø32 R6 / ø 50 R6 (Sandvik)

Usinagem com suporte ø20 / ø25 / ø32 / ø52 ( Alltech Tools )
Alta Remoção

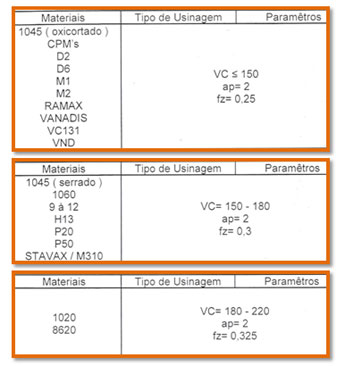

Usinagem com Cabeçote Faceador ø160/ HELIDO 845 ( Iscar)-( HELLER)

Usinagem com Cabeçote Faceador ø 150m TANGMILL ( Iscar )
Alto Avanço

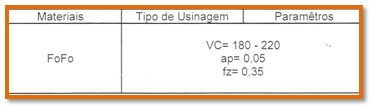

 Usinagem com Cabeçote Faceador Alisador Sandvik com apenas uma pastilha alisadora.





Usinagem com Faceador Alisador Iscar com apenas uma
pastilha alisadora.


Pesquisa de Hamilton Nunes da Costa
Divulgação Autorizada ao Portal do Moldes.
